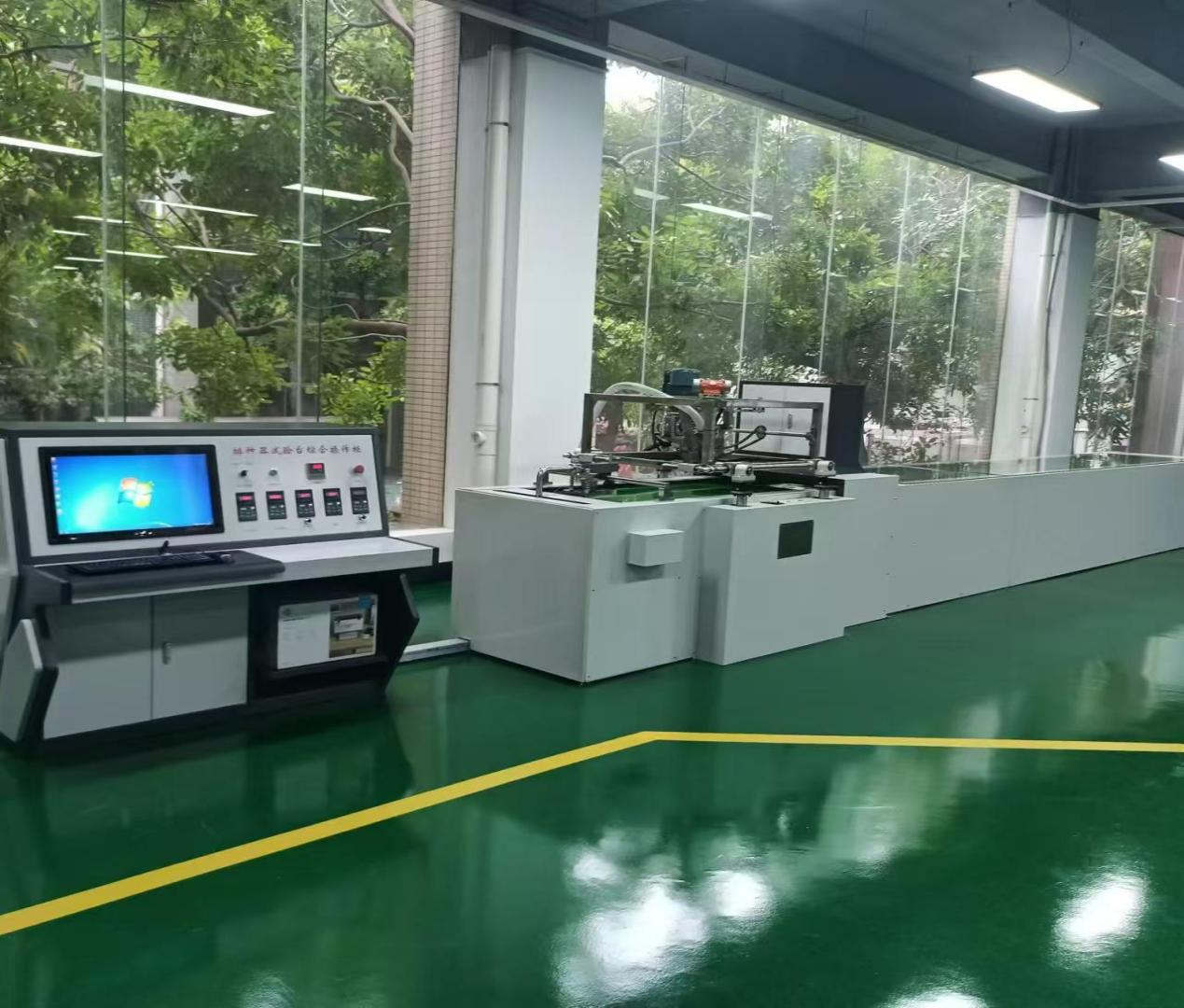

計算機視覺排種器試驗臺 JPS-16

本計算機視覺排種器試驗臺適用于各種機械式和氣力式以及電驅排種器的精播（GB/T 6973-2005 單粒(精密)播種機試驗方法》）、穴播及條播性能的試驗和檢定?？蓾M足大學、科研院所、農機鑒定單位及生產企業針對播種機和排種部件裝置的多種應用需求。試驗臺可無級控制傳統式機械排種器轉軸的工作速度、輸送帶的運行速度、吸種壓力。電驅排種器檢測單元，可為開發新型電驅排種器提供試驗數據，也可用于檢測成套電驅排種器單體各項性能參數。圖像采集處理系統可實時檢測出排種器所排種子的粒距、粒數，從而計算處理輸出試驗要求的合格指數、重播指數和漏播指數等排種性能指標，以及播種精度指標（平均值、標準差、變異系數）。

一、主要技術參數

1、平臺組成：排種器安裝平臺、傳送帶（含動力輸出裝置）、工業相機、操作控制臺、噴油器、刮油裝置、拍攝照明箱、氣流驅動系統等；

2、試驗臺皮帶配防塵鋼化玻璃板

3、試驗臺總長 8m，輸送帶帶寬0.9m，高0.88m。采用雙滾筒輸送帶，黏種裝置采用噴油、涂油、刮油、濾油結構設計，輸送帶在0~16Km/h 帶速下油膜厚度≥2mm；采用傳感器融合、可編程控制、油溫自適應(保證*佳粘種效果)技術，實現現場過程測控自動化。

4、排種軸轉速0~150r/min，轉速測量精度±0.1%，無級可調，轉速調節精度為±0.5%；排種器氣流工作壓力，負壓為-0.028~0MPa，正壓為 0~0.035MPa,兩種壓力無級可調；

5、測試軟件可對輸送帶速度、排種軸轉速、油液電機頻率和氣壓控制并監測；可方便調節排種器安裝高度與排種架傾斜角度；

6、圖像采集幅寬400mm，圖像采集頻率30-60幀/秒。

7、攝像照明采用直流電LED光源技術，圖像穩定無閃爍

8、實現播種性能實時檢測。對于條播排種器，提供排量穩定性（能實現排種量的稱重測量）和變異系數等檢測指標；對于穴播排種器，提供穴距、穴粒數，實際穴距分布值，判定穴距合格率、穴粒數合格率等指標；對于精密排種器，提供**的種子粒距（粒距測量平均誤差≤±2mm）、合格指數、重播指數、漏播指數和變異系數等檢測指標。并輸出國家標準要求的試驗數據和圖表，可存儲原始播種錄像，便于反復觀察分析。

9、條、穴播排種器排種量的測量采用應變片式稱重傳感器測量，誤差范圍±1g。

10、地速雷達同步帶可反射地速雷達信號，用于電驅排種器試驗的地速檢測。

11、排種性能各項指標檢測精度達到99%以上。

12、排種器試驗架采用4個伺服電動缸調節排種架的高度，高度調節范圍為10～500mm；排種架傾斜角度可設定并自動調節，范圍為0～15°（雙軸）。

13、控制變頻器（輸送帶速度、排種軸轉速、油量和氣壓）采用面板和計算機軟件雙模式控制。

14、精密排種監測系統分析操作軟件主要功能：（1）實時顯示種床帶速度、排種器轉速、風壓和排種架傾斜角度等數據。（2）支持3路相機的同步顯示、采集，每路相機有各自獨立的檢測參數。（3）通過閾值、種子特征、圖像處理范圍等參數，實時檢測種子粒距、種子邊緣、種子大小等信息，檢測結果按國家標準生成報表。（4）可采集現場視頻，可自動讀取該視頻文件和與之同名的INI文件，自動分析檢測種子粒距、種子邊緣、種子大小等信息。（5）根據檢測到的種子數據進行精播方式、穴播方式和原始數據方式的處理保存，不同的方式有不同的統計評價方法。(6)風機、種床帶、油泵、排種軸速度、排種架升降通過系統設定自動調節。

15、三維田間模擬，震動頻率0-50Hz，無極可調，三維*大移動幅度0.06m,*大速度05m/s,*大加速度1.5g。

16、單次試驗種子粒數自定義，無上限。

二、配置清單
