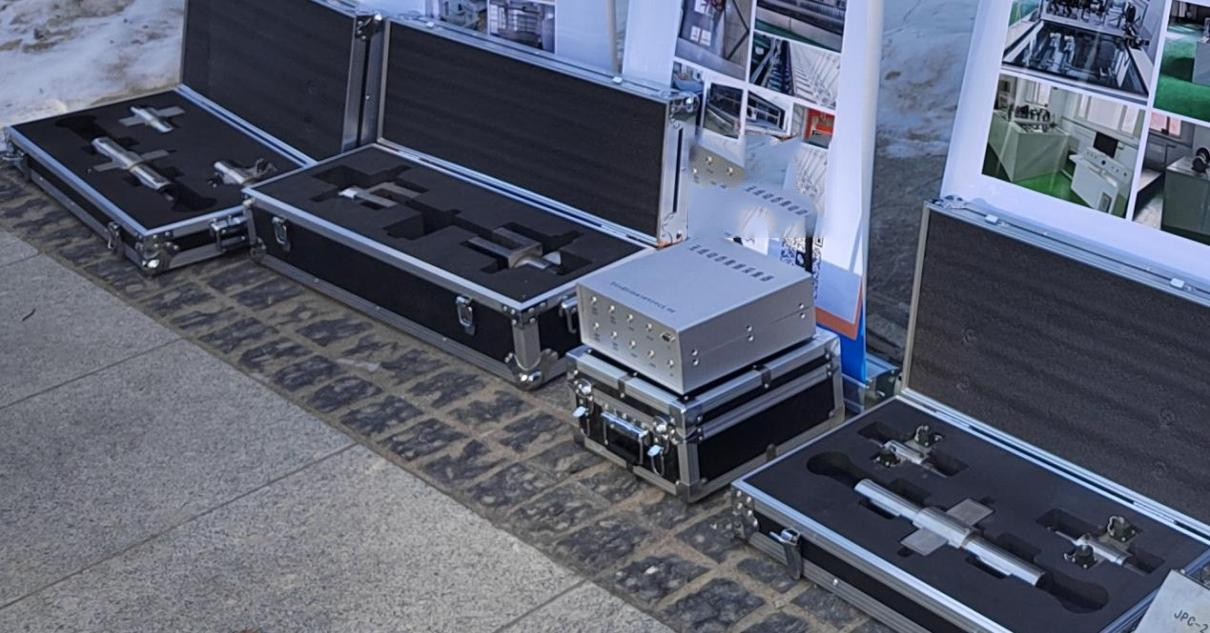

NJTY3型農機三點懸掛與牽引力無線測試系統

NJTY3型農機三點懸掛與牽引力無線測試系統（農機動力學參數遙測儀）利用多分量力傳感的空間動態載荷檢測技術，配套研制的農機田間作業試驗的一體化多分量前端專用傳感器，實現懸掛式農田作業機組牽引力、扭矩、機架載荷、轉速、功率等各種動力學信號的準確感知。

以嵌入式控制、高速A/D采集技術為核心，利用多通道傳感器數據融合高速采集處理技術，實現多參數、多通道數據融合的高速采集、處理能，用以準確采集和實時處理區域內被測對象的各類參數。利用局域網技術和WiFi無線傳輸技術相結合，實現農機田間作業參數的遠距離無線傳輸；由遠程監測平臺實現對農機田間作業過程中的狀態參數的實時同步在線接收、存儲、處理、分析，以及圖表、波形等顯示。

遠程檢測平臺在保證有效的無線傳輸距離時，能夠進行實時存儲以及波形顯示。當作業距離過遠時，終端采集裝置能夠保證以設定的500H_Z高頻采集速率連續存儲作業參數60分鐘以上。同時，在機具進行現場試驗的同時，可進行定時標記功能，其標記時間節點與檢測波形相對應，方便實驗人員在機具田間作業測試過程中分析試驗數據與具體土壤條件之間的關系。

一、主要技術指標

（1） 無線Wifi信號接收發送距離 ：≥200m；

（2） 多通道傳感器數據采集頻率：≥500Hz

（3） 終端采集裝置連續緩存深度：32M字

（4） 一體化農機動力輸出軸扭矩傳感器，扭矩測量精度：±1%F.S.；轉速測量范圍：0-4000r/min。

（5） 農機無框架三點懸掛傳感器：包括上拉桿拉壓傳感器組（集成角度傳感器）；三點懸掛下懸掛銷測力傳感器單元；測量范圍由懸掛類型決定，精度：±1%F.S.；

（6） 農機牽引板傳感器測量范圍：由懸掛類型決定，精度：±1%F.S.

（7） 按懸掛類型單支拉壓力傳感器量程分別為：1類懸掛：0-20KN;2類懸掛0-40KN;3類懸掛0-60KN。

（8） 按懸掛類型扭矩傳感器量程分別為：1類懸掛：0-1500N.m；2類3類懸掛：0-3000N.m。

（9） 一體化農機動力輸出軸扭矩傳感器輸出軸花鍵為6鍵。

（10） 下銷孔內徑：1類懸掛24mm；2類懸掛30mm；3類懸掛39mm。

（11） 3類懸掛上拉桿傳感器需根據拖拉機機型定制（請?zhí)崆皽贤ǎ?/span>

二、主要配置明細
