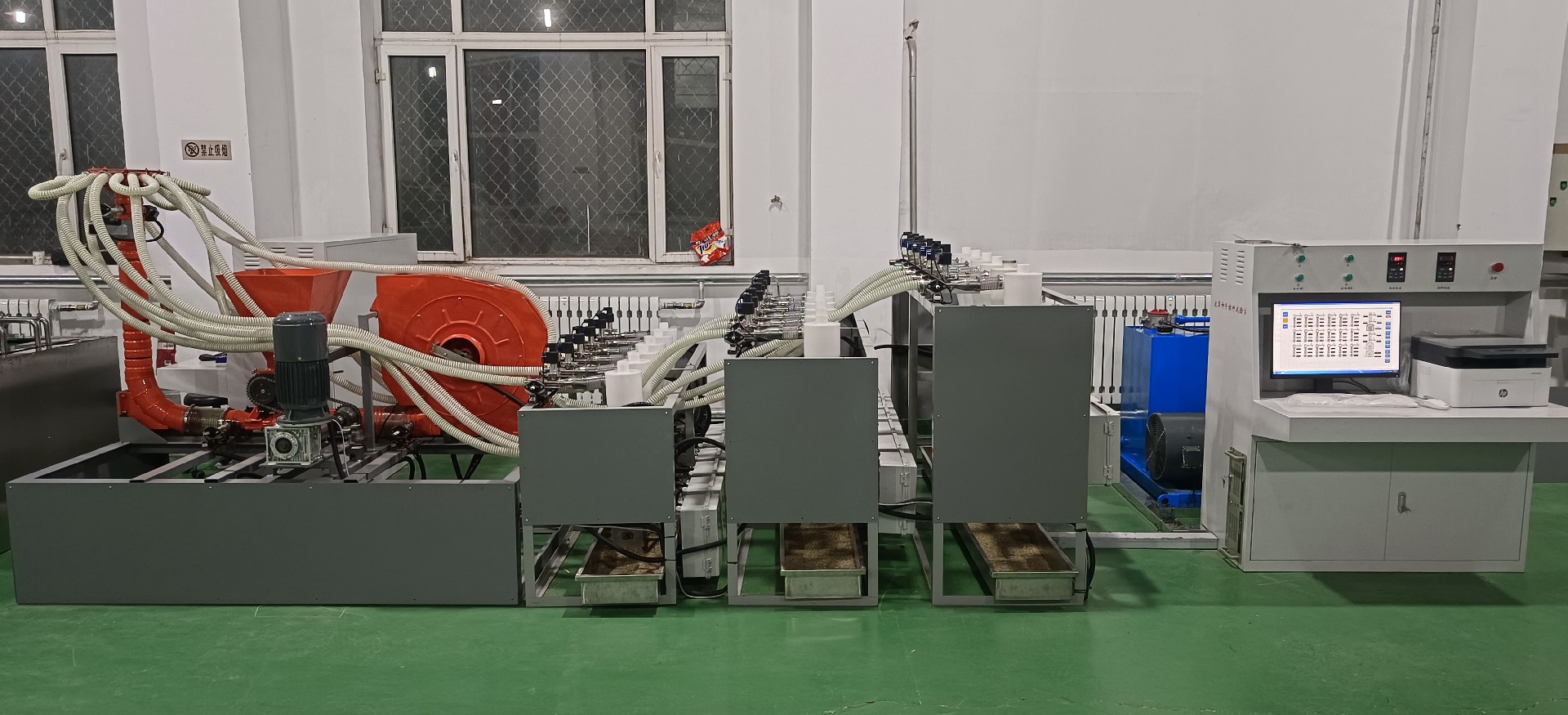

牧草播種性能檢測試驗臺 MCC-6
一、簡介
牧草播種性能檢測試驗臺能完成牧草種子播種性能綜合試驗內容，在滿足功能齊全、手段完善、測試**、自動化程度高的基礎上，力求結構精巧、簡單，達到經濟實用。為便于推廣，采用模塊化設計，可通過相應功能模塊的靈活選用、組合，以滿足牧草播種性能的教學實驗、科研開發和生產檢測等不同需求。
牧草播種性能檢測試驗臺具有氣力式排種系統數據采集與分析功能，主要檢測氣力式牧草排種器、射流器、分配器和風機的可靠性、多路（18路）排種管中排種量的均勻性，給氣力式排種系統的優化設計提供參考數據?？梢圆杉瘹饬κ脚欧N系統關鍵點的氣流流速和壓強等參數，如風機出口、排種管出口、分配器進氣口、射流器進出口的流速和壓強；可以通過自動收集和稱重裝置，采集多路（18路）排種管中的排種量。通過氣力式排種系統排種性能分析系統，可以將采集的各關鍵點的氣力參數和多路排種管中排種量的均勻性進行分析，以評價氣力式排種系統的作業效果，對系統中關鍵部件如風機、牧草排種器、射流器和分配器，有針對性的檢測與分析，以便優化設計。
二、技術參數
類別 | 參數 |
試驗臺整體尺寸（長×寬×高） | 5000×3000×2000 mm |
液壓泵站 | 系統壓力：16MPa，液泵流量：50ml/r |
風機轉速 | 0-2800rpm |
排種電機轉速 | 0-120rqm |
風速傳感器量程 | 0-40m/s |
風壓傳感器量程 | 0-10KPa |
稱重傳感器量程 | 0-3Kg |
扭矩傳感器量程 | 0-100N.m |
|
|
三、主要配置
序號 | 貨物名稱 | 規格型號 | 單位 | 數量 | 說明 |
1 | 6路排種測試安裝架體 |
| 套 | 3 | 用于安裝6路排種測試單體 |
2 | 落料倉裝置 |
| 套 | 18 | 用于收集排種管吹送的牧草種子并排出 |
3 | 稱重倉裝置 |
| 套 | 18 | 用于稱量落料倉排出的牧草種子重量并排出 |
4 | 旋風分離器 | BZ-50 | 支 | 18 | 用于收集風送的種子 |
5 | 風速風壓檢測裝置 | 自制 | 套 | 22 | 檢測排種系統關鍵點的氣流流速和壓強 |
6 | 風機安裝架 |
| 套 | 1 | 用于安裝風機、排種器、射流器、分配器和風送管路 |
7 | 風送系統 |
| 套 | 1 | 包括風機、射流器、分配器和風送管路 |
8 | 排種器驅動機構 |
| 套 | 1 | 包括安裝架、鏈輪、聯軸器等 |
9 | 排種器 |
| 套 | 1 |
|
10 | 液壓系統 |
| 套 | 1 | 系統壓力：16MPa，液泵流量：50ml/r |
11 | 稱重傳感器 | 量程：3KG | 個 | 18 |
|
12 | 風速傳感器 | 0-40m/s | 個 | 22 |
|
13 | 風壓傳感器 | 0-10KPa | 個 | 22 |
|
14 | 扭矩傳感器 | 0-100N.m | 個 | 1 |
|
15 | 轉速傳感器 | 0-3000rpm | 個 | 1 |
|
16 | 測試單體控制箱 |
| 套 | 22 |
|
17 | 控制柜 |
| 套 | 1 |
|
18 | 線纜 |
|
|
|
|
19 | 上位機 |
| 臺 | 1 |
|
20 | 測試軟件 |
| 套 | 1 |
|
|
|
|
|
|
|
