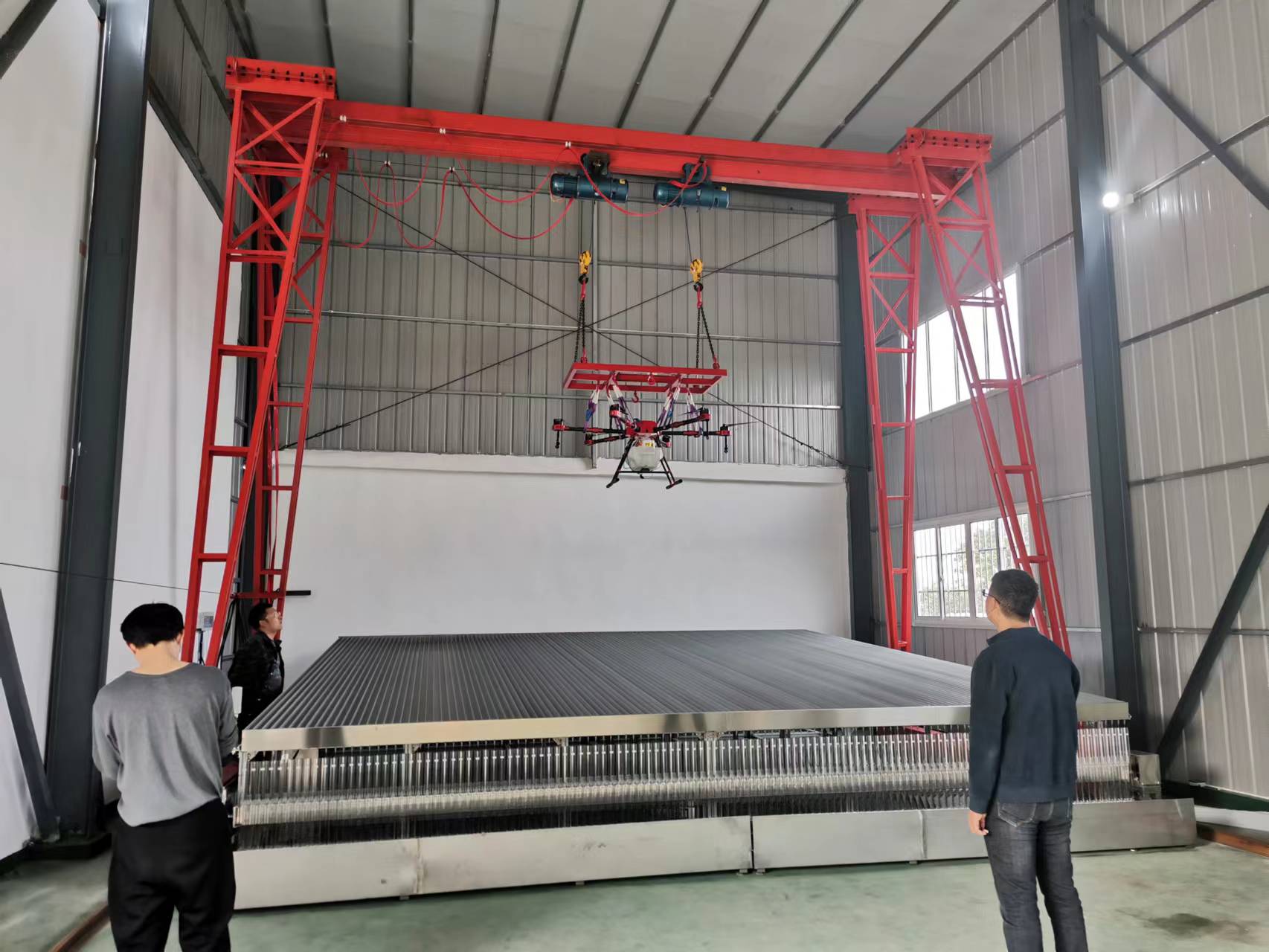

植保無人機噴霧性能試驗臺JWC-120
一、簡介
根據《NY/T 3213-2018 植保無人飛機質量評價技術規范、遙控飛行噴霧機推廣鑒定大綱》，在田間測試遙控飛行噴霧機的噴霧性能時，噴頭噴灑的均勻性是無法有效并**測量的，而在試驗室內的噴霧性能綜合試驗臺上，利用質量**測量技術、傳感器耦合技術和計算機綜合控制技術，可以自動并**的測量，從而實現對無人機機噴霧均勻性各項指標的綜合測試。
植保無人機噴霧性能試驗臺主要包括無人機吊裝系統、集霧槽接液平臺、接液量筒、接液架及翻轉機構、集液量自動測量系統、控制器、平板電腦及數據處理系統等。
試驗方法
將遙控飛行噴霧機以正常作業姿態固定于集霧槽上方，集霧槽的承接霧流面作為受藥面應覆蓋整個霧流區域，遙控飛行噴霧機機頭應與集霧槽排列方向垂直。
遙控飛行噴霧機加注額定容量試驗介質，在旋翼靜止狀態下，以制造商明示的*佳作業高度進行噴霧作業。若制造商未給出*佳作業高度，則以2 m作業高度噴霧。
使用量筒收集槽內沉積的試驗介質，當其中任一量筒收集的噴霧量達到量筒標稱容量的90%時或噴完所有試驗介質時，停止噴霧。
二、技術參數
類別 | 參數 |
接液平臺尺寸（長×寬×高） | 6m×6m×1.3m |
無人機吊裝系統 | 總高6m，跨度6.8m，吊裝范圍0-4.5m |
無人機安裝平臺水平測量精度 | ±1° |
液體體積測量精度 | ±2 ml |
集霧槽間距 | 50 |
量筒容積 | 0-600ml |
三、主要配置
序號 | 貨物名稱 | 規格型號 | 單位 | 數量 | 備注 |
1 | 不銹鋼底架 | 自制 | 套 | 2 |
|
2 | 集霧槽架體 | 自制 | 套 | 2 |
|
3 | 傾斜角支架 | 自制 | 個 | 32 |
|
4 | 集霧槽 | 自制 | 根 | 121 |
|
5 | 測量系統底架 | 自制 | 套 | 2 |
|
6 | 接液翻轉機構 | 自制 | 套 | 1 |
|
7 | 量筒 | 自制 | 套 | 120 |
|
8 | 稱重傳感器安裝架 | 自制 | 套 | 1 |
|
9 | 減速電機 | 功率：250W 減速比：1:100 | 套 | 1 |
|
10 | 接近開關定位機構 | 自制 | 套 | 2 |
|
11 | 稱重傳感器 | 量程：3KG **度：0.03% | 個 | 120 |
|
12 | CAN總線數據采集節點 | 自制 | 套 | 120 |
|
13 | 控制柜 | 自制 | 套 | 1 |
|
14 | 無線控制系統 | 自制 | 套 | 1 |
|
15 | 數據采集系統 | SURFACE平板電腦 | 臺 | 1 |
|
16 | 龍門架 | 自制 | 套 | 1 |
|
17 | 升降提升機 | 載重：1噸 | 套 | 2 |
|
18 | 吊裝支架 | 自制 | 套 | 1 |
|
19 | 線纜 |
|
|
|
|
