YTC-5型旋轉式圓環形土槽綜合試驗臺

圓環形土槽試驗臺由同圓心和等直徑上、下兩層圓形工字鋼軌道和中間尼龍輪組成運動副，由變頻電機驅動。下層圓形工字鋼軌道固定在地基之上，圓環形土槽與上層圓形工字鋼軌道結合為一剛體，通過中間尼龍輪沿下軌道做圓周運動。采用鏈傳動、齒輪傳動驅動圓環形土槽，轉數無級可調，且運轉平穩，避免采用摩擦傳動引起的轉數不穩定的弊端。土槽內土壤可模擬旱地或水田作業狀況，可為若干種試驗裝置提供勻速運動的土壤條件。同時，為了避免突發情況設計緊急制動裝置。

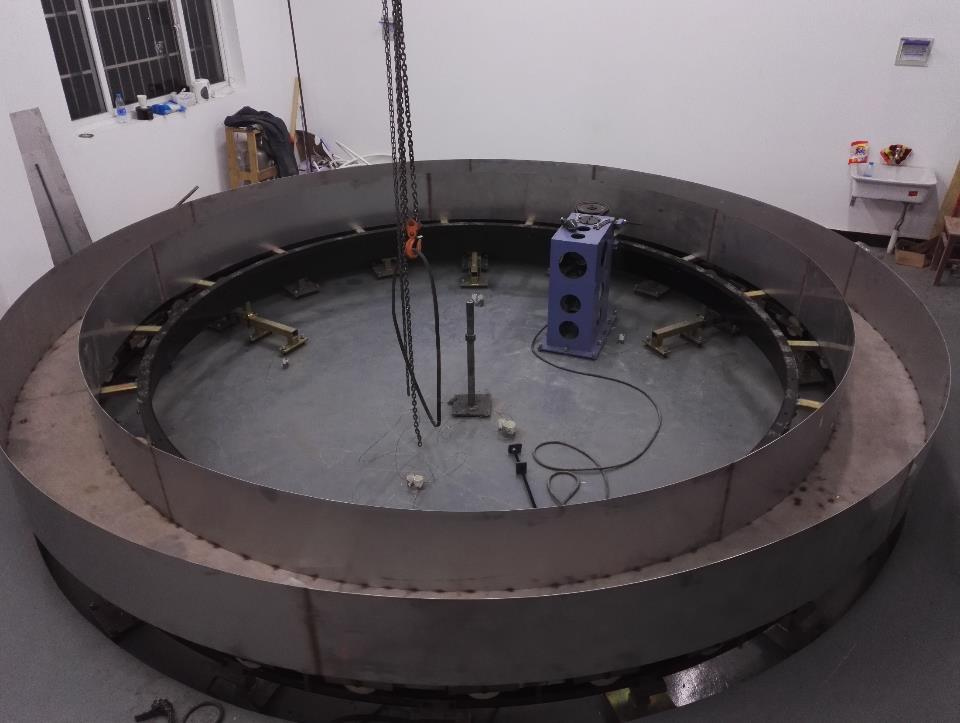

圖1  YTC-5型圓環形土槽

一、 主要技術特點

1、5.5kW變頻電機驅動，采用鏈傳動、齒輪傳動驅動圓環形土槽。轉數數字顯示、無級可調，且運轉平穩。避免由于圓環形土槽轉數（采用摩擦驅動容易丟轉）不穩定，而引起對株距準確測量的誤差。

2、圓環形土槽可手動或自動調速，自動調速需要在控制電腦界面，輸入轉速后，回車自動達到預設轉速。

3、設常規和緊急制動系統。

4、為實現水田向旱田作業模式轉換，設置排水系統。

 圖2  土槽內排除水的情況

5、為保證排水系統通暢，設計三級過濾。

6、在水田或旱田作業模式下，可紅壤、黑土等不同土壤的更換。

7、設置水稻插秧試驗裝置、土壤整理試驗裝置、旱田秧苗移栽試驗裝置。試驗裝置安裝在龍門架上，可實現上下平移。龍門架橫跨在圓環形土槽的上方，試驗裝置除工作部件做回轉運動外整機靜止，圓環形土槽即土壤做圓周運動。如此試驗裝置和圓環形土槽達到正常工作狀態后，可以下降試驗裝置達到所需耕深或種植深度，大大縮短調試距離或時間。

二、 主要技術指標

1、 圓環形土槽

外徑：5m

土槽寬度：0.4m

深度：0.4m

轉速：0～8.7r/min，無級可調

驅動電機功率：5.5kW

圓環形土槽自重（包括槽內填充物）：10t

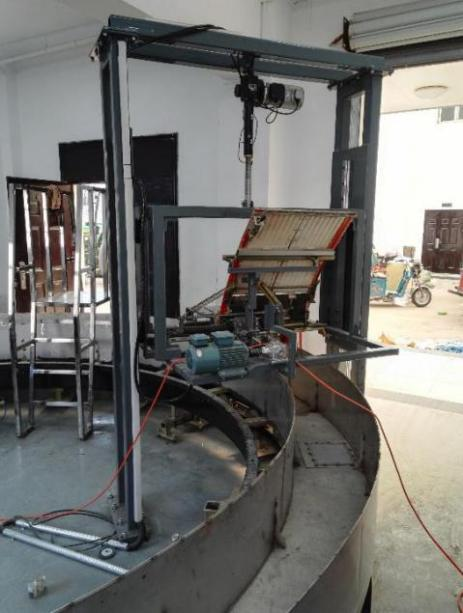

圖3  水稻插秧試驗裝置

2、 水稻插秧試驗裝置

3、 土壤整理試驗裝置

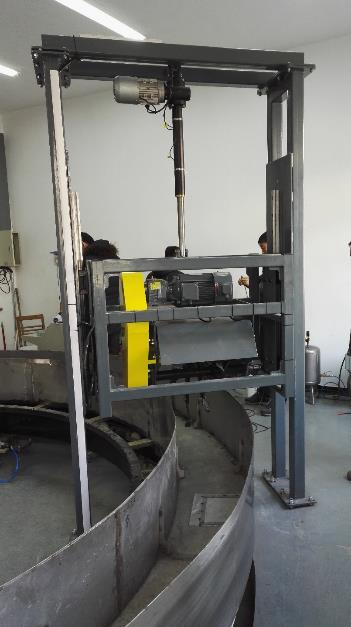

圖4  土壤整理試驗裝置

4、 旱地秧苗移栽試驗裝置

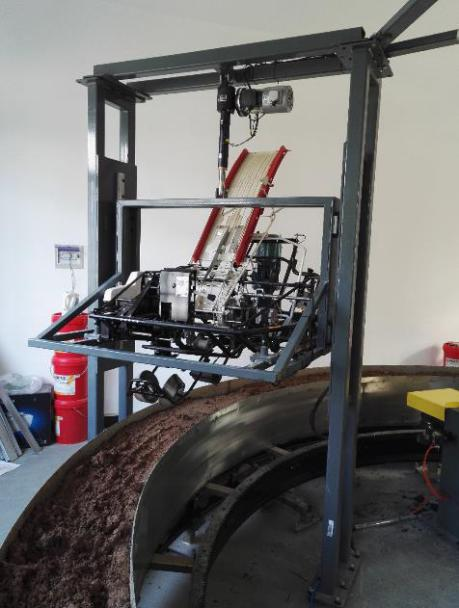

圖5  旱地秧苗移栽試驗裝置

三、 基本配置

1、 圓環形土槽試驗車

2、 水稻插秧試驗裝置

3、 土壤整理試驗裝置

4、 旱地秧苗移栽試驗裝置

5、 基于PLC控制系統

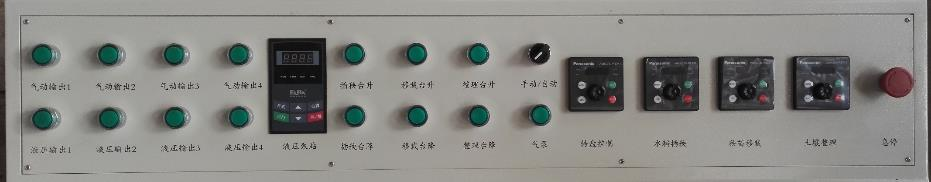

圖6  控制系統面板

6、 轉數、扭矩等數據實時自動采集、處理和分析系統

7、 配置數據記錄、處理用計算機，可實現數據的實時自動采集、處理和分析。
