土槽車試驗車 TCC-30
一、工作原理
土槽試驗車采用變頻電機驅動前后橋的四輪自走式結構，采用橡膠輪胎在已建成的土槽兩旁的軌道上行駛，通過調整驅動變頻電機轉速控制行駛速度，在軌道內側設置彈性限位輪以防跑偏；動力輸出采用變頻電機液壓泵站液壓馬達驅動。試驗車主要由機架、驅動系統、動力輸出系統、液壓系統、土壤恢復噴淋系統、控制系統及制動系統等部分組成，能夠滿足土壤耕作部件（如：犁，耙，鏟，開溝器，旋耕等部件）和小型農機具的試驗研究。被測部件可以在土槽車上作橫向及垂直方向調整。
二、基本配置
可測試部件：犁、耙、旋耕、起壟培土、深松鏟、中耕鋤鏟、開溝器、壓實器、推土鏟平地鏟、驅動部件等土壤工作部件；提供土壤恢復設備：旋耕機、壓實器、平地鏟、噴淋系統。
土槽臺車部分：
a)前驅動橋1套：輪距3000mm，載荷3000kg；
b)后驅動橋1套：輪距3000mm，載荷3500kg；
c)行走輪4套：實心橡膠輪輪徑700mm
d)前后輪驅動總成1套；
e)驅動變頻電機1臺：30kw ，VFG225S-33.3-30；
f)剎車系統1套：四輪液壓盤剎裝置；
g)土槽車車架總成1套：行走底盤架、動力輸出移動架、傳動固定架等；
h)動力輸出移動機構總成1套：液壓驅動油缸、移動機構、傳動軸、聯軸器、皮帶輪等；
i)全車罩體1套：冷軋板噴涂處理2毫米厚冷軋板，進行焊接、打磨、028靜電噴涂；
j)動力輸出變頻電機1臺：30kw，VFG225S-50-30；
k)動力輸出傳動機構總成1套，液壓馬達、各傳動軸、聯軸器、皮帶輪等加工，可以橫向和上下移動；
l)液壓懸掛系統：半分置式后懸掛裝置等；
m)液壓輸出總成：全車液壓供給系統、三路液壓輸出等（油箱、油管、油泵、控制閥過濾器等）；
n)變頻器：30kw變頻器兩臺；
o)臺車驅動變頻控制柜空氣開關、交流接觸器、中間繼電器、殼體等；
p)全車監控操作臺：擴展FP0型PLC、空氣開關、交流接觸器、殼體等；
q) 電纜、橋架：35平方、16平方、2.5平方動力電纜和控制電纜、橋架等（用于土槽車總動力電源電纜、電機電纜、控制信號電纜、橋架用于電纜敷設；
r)扭矩儀：0-500Nm；
s)液壓泵站：功率30kW ,油壓25MPa；
t)安裝軌道側土槽車供電滑觸線；
u)45米新型五芯高速滑觸線；
v)土槽車測試軟件1套；
w)耕作部件六分力測力裝置，可實現犁、鏟，開溝器等土壤耕作部件的力學測試。
三、指標參數
1、封閉坑式土壤槽：45(長)×2.5 (寬)×1.7(深)m（土槽凈空，非臺車外觀尺寸），軌道中心距3m；
2、試驗車：
1）臺車行走速度為：1～10km/h；
2）臺車液壓提升能力10000N；
3）牽引力為：15000N（速度在4-7km/h時的牽引力）；
4）動力輸出軸驅動功率： 22kW；
5）動力輸出軸轉速可在200r/min～1100 r/min范圍內為無級可調。

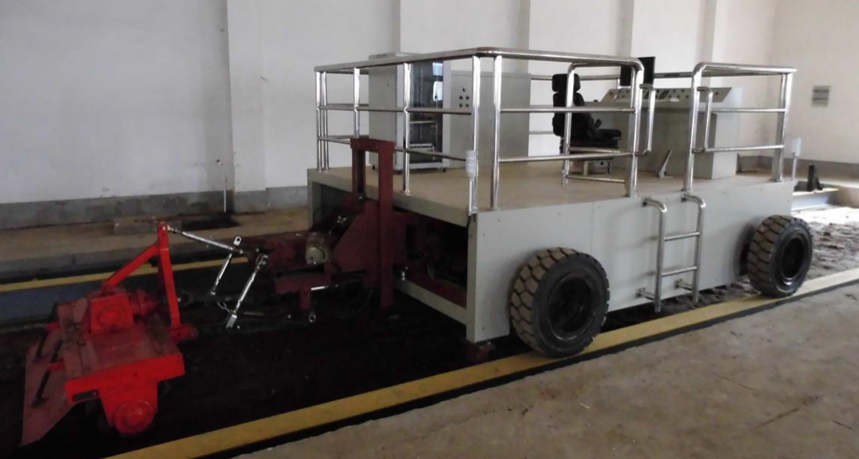

四、樣機圖片
五、新增功能
土槽新增功能：增加前懸掛，實現對中小型農機整機測試；實現自動剎車功能；增加遙控功能；增加土槽土壤平整度檢測功能；
六、原有參數變更
土槽原有參數變更：*高速度由10km/h提高到11km/h；動力輸出由22Kw提高到30Kw；
